門禁系統中常說的韋根(Wiegand)是指什么,門禁韋根信號用什么線傳輸,傳輸距離多遠?
完善時間:2018-10-30 15:17:21會(huì )員:bekda目錄:公司相關 - 門禁系統瀏覽:62570 次
1、什么是韋根信號?
韋根信號是兩根數據線傳輸二進制數據,在空閑時端,兩線的對0V的電源都為T(mén)TL電平的水平,也就是5V,一般通過5K電阻上拉,當有數據傳輸時,兩根線交替地發送400uS低脈沖,當Data0線發脈沖時,數據是0;當Data1發脈沖時,發送的數據是1,不能兩根線同時發脈沖。脈沖的間隔時間是1mS。
韋根的數據格式一般是由三部分組成:校驗位、出廠碼和數據位。不同的韋根格式有不同的組成。如26Bit格式,其第一位和第二十六位是校驗位,2-9位是廠家碼,10-25位是卡號位。
2、什么是韋根協議?
Wiegand協議是國際上統一的標準,是由摩托羅拉公司制定的一種通訊協議,適用于門禁控制系統的讀卡器和卡片的許多特性。
Wiegand協議很多格式,最常用的格式是26bit,即韋根26,此外還有34bit、32bit、36bit、37bit、42bit、44bit等格式。標準26-bit 格式是一個開放式的格式,他是廣泛使用的工業標準,幾乎所有的門禁控制系統都接受標準的26-Bit格式。
Wiegand協議并沒有定義通訊的波特率、也沒有定義數據長度,韋根格式主要定義數據傳輸方式:Data0和Data1兩根數據線分別傳輸二進制數據0和二進制數據1。
3、韋根接口定義:
Wiegand接口由三條導線組成:
DATA0——簡稱D0,韋根信號0,通常使用線的顏色為:綠色/蘭色。
DATA1——簡稱D1,韋根信號1,通常使用線的顏色:白色。
GND——韋根信號地,通常為黑色。
D0,D1在沒有數據輸出時都保持+5V高電平;若輸出為0,則D0拉低一段時間(負脈沖);若輸出為1,則D1拉低一段時間(負脈沖)。
D0,D1不能兩根線同時發脈沖,脈沖的間隔時間是1ms。
4、韋根信號線建議使用線纜:
韋根信號線除了必須使用的三條導線:D0、D1、GND外,通常還需考慮韋根設備供電:Vcc(一般為紅色線)。
此外可能還需要傳輸 LED、蜂鳴器等信號。

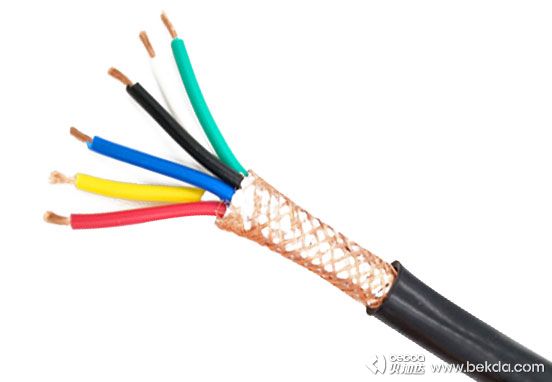

所以韋根信號線至少需要使用4芯電纜,最多需使用6芯電纜,一般情況下建議使用5芯電纜就可以了。
建議使用線纜型號:
最低4芯:RVVP4*0.5成束全屏蔽電纜(平行非雙絞)
擴展4+1芯:RVVP5*0.5成束全屏蔽電纜(平行非雙絞)
擴展4+2芯:RVVP6*0.5成束全屏蔽電纜(平行非雙絞)
5、韋根信號線傳輸距離有多遠?
為保障韋根傳輸距離,建議使用標準線纜,韋根信號線傳輸距離一般在150 米左右,考慮到設備、線纜、現場環境等因素,建議敷設線纜長度控制在80米以下。
