人臉識別工地實名制管理系統解決方案

發布日期：2019-05-20  閱讀：8676 次  類別：門禁管理系統

第一章、概述

南京貝加達（BEKDA）電子科技有限公司成立于2010年，為上海安威士（ANVIZ）科技股份有限公司南京分公司，國內生物識別產業化發展的先行者之一。

公司一直致力于考勤管理系統、門禁通道管理系統、消費管理系統、視頻監控系統、智慧辦公系統、綜合安防管理平臺的研發、生產、銷售、工程及售前售后服務。

經過多年的努力與發展，公司在企業一卡通、平安校園、云考勤、三維安防監控、智慧餐盤、智慧工地、智慧辦公等領域積累了豐富的知識和經驗，并形成了完善的系統解決方案。

公司本著“品質、服務、價值！”的品牌理念，為客戶提供高品質的產品與平臺、專業化的施工團隊、高標準的工程質量、完善的售后服務，讓客戶的投入產生價值。

“人臉識別工地實名制管理系統”是基于對建筑施工場景的深入分析，針對建筑工地環境復雜、人員雜亂、缺乏有效管控措施，進而引發施工材料失竊、人身安全隱患、勞資糾紛等問題，旨在解決建筑工地存在的實質性問題而研發，防患于未然。

“人臉識別工地實名制管理系統”對工人出入工地的信息進行數據采集、統計并實時大屏顯示，管理人員可通過任何一臺經過授權的辦公電腦進行備查，實現全方位的“考勤、門禁、監控、信息發布”綜合管理。

“人臉識別工地實名制管理系統”核心優勢就在于能夠將繁雜的事務性管理數字化和智能化，讓建筑施工企業能夠更快捷、精準、專業地管理好勞務人員并掌控工程的進度。實名制管理系統，將工程的管理要求、管理責任與履約保障三者合一，提升了建筑施工企業的管理水平和效率。

第二章、設計原則和規范依據

一、設計原則

1、以人為本

“人”是主體，系統設計緊緊圍繞著“人”的實際需求，遵循實用、簡便、經濟、安全的原則，同時照顧到不同人群的需要，滿足用戶特定使用功能。

2、實用性

實名制管理系統的功能緊密結合建筑施工企業實際需要，遵循實用性原則，如果片面追求系統的超前性，勢必造成投資過大，離實際需要偏離太遠。

3、先進性

實名制管理系統的設計和產品選型具有一定的技術先進性，但不盲目追求尚不成熟的新技術或不實用的新功能，充分保護企業的投資。

4、可靠性

實名制管理系統的設計具有較高的可靠性，在系統發生故障或事故造成系統中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能。

5、實施的可行性

以現有成熟的產品為對象進行方案設計，同時考慮到現場通信環境的現狀與趨勢，并歸口管理的要求，使方案切實可行。

6、標準化、開放性

標準化、開放性是信息技術發展的必然趨勢，系統設計中采用的產品都盡可能標準化、并具備良好開放性的，遵循行業通行的標準接口協議。

7、可擴展性

實名制管理系統設計中充分考慮到今后技術的發展和使用的需要，具有更新、擴展和升級的可能。

8、數據安全

采取必要的備份、冗余措施保障實名制管理系統數據的安全。

9、易操作性

“人臉識別工地實名制管理系統”用戶界面友好、簡便易學，絕不能因“智能”而給管理人員帶來不便，甚至煩惱。

10、針對性

“人臉識別工地實名制管理系統”的設計并非千篇一律，需要根據工程的實際情況，如工程規模、配套設施、市場定位、用戶對象、管理要求、工期規劃及平面布局等因素，做出有針對性的設計。

二、人臉識別工地實名制管理系統主要設計依據

1、工信部《關于增補完善民爆生產線安全監控手段的通知》，要求各民爆企業增補完善生產線視頻監視系統，增設配備高清攝像頭；安裝完善生產線智能化門禁系統，在生產線1.1級生產工房防護土堤的各出入口配備安裝智能化門禁系統，做到人員出入自動記錄，超員自動報警；完善并升級工業炸藥及其制品生產線監控系統。

2、為進一步加強民爆化工生產工地施工現場作業人員的動態管理，實時準確統計生產現場作業人員數量，追蹤作業人員位置，有效防范作業區域安全管理，促進生產質量、管理水平的提和生產建設行業的科學發展。

3、通過在大門口設置門禁管理系統，通過刷卡驗證開門來強化管理生產施工現場作業人員的出入和考勤，LED顯示屏實時顯示場內或場外人員數量，可以精確統計各個生產部門人員數量及名單等詳細信息。在進出口安裝網絡(luò )攝像機對刷卡人員抓拍和錄像，與登記時存儲的圖片進行對比，記錄信息存儲到數據庫中，有效杜絕代打卡領薪資現象。從實際意義上解決生產施工現場社會(huì )流動人員隨意出入、施工現場人員數量不明、信息不清等狀況，提升工地的安全秩序和工作效率。

4、“人臉識別工地實名制管理系統”各類原始數據與匯總報表可多電腦、多用戶、多權限實時查詢，并可方便地下載保存，有效地幫助建筑施工企業對不同工種員工、分包項目隊伍等各類人員出勤、在崗等情況進行數據分析并及時做出預警。

5、通過對工地務工人員進行全覆蓋管理，務工人員的每一次出入均有真實有效的數據存檔保存，管理人員可根據實際需要對數據進行各種統計分析，有效緩解傳統管理模式中的各種推諉與矛盾沖突，對構筑和諧社會(huì )、確保項目穩定安全十分有利。

第三章、人臉識別工地實名制管理系統特點

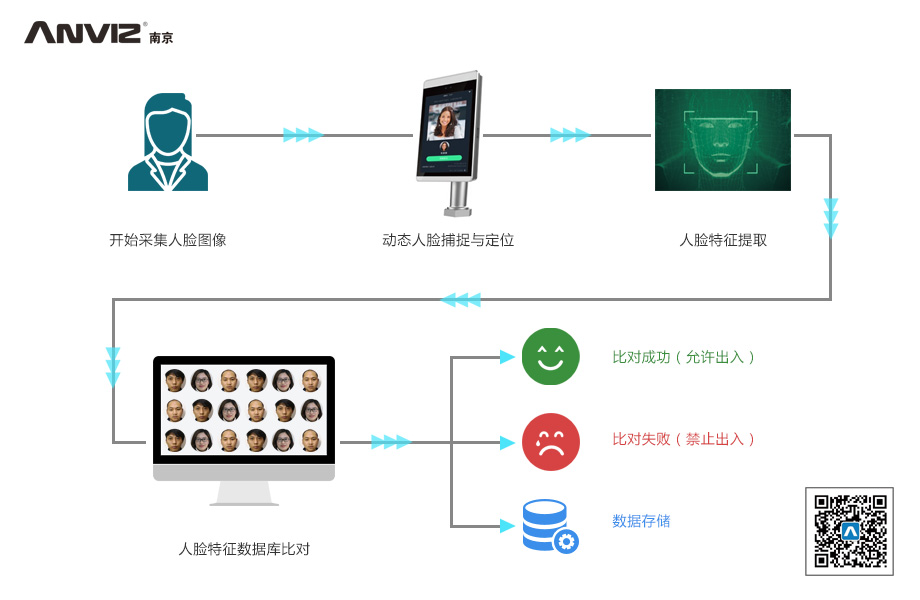

一、人臉識別系統工作原理

二、人臉識別系統主要特性

1、動態活體識別：紅外雙目攝像頭人臉采集，實現真實人臉的活體檢測與識別，拒絕使用照片、視頻流等手段作弊，安全性較高。

2、自然性好：化妝、換發型、戴眼鏡等日常特征變化基本不影響實際識別效果。

3、簡單方便：每個人的人臉特征相對唯一，上班無需再攜帶卡片介質，刷臉驗證，識別速度<1秒。

4、非接觸性：0.8-1.2米近距離人臉采集驗證，無需接觸設備，解放我們的雙手。

三、人臉識別工地實名制系統主要組成

“人臉識別工地實名制系統”主要由動態人臉識別一體機、人行通道閘（翼閘、擺閘或三輥閘）、LED顯示屏（或LCD顯示屏）、電源與UPS、工地實名制管理軟件和基礎運行網絡(luò )組成。

動態人臉識別一體機：存儲人臉模板和刷臉記錄，負責與計算機通訊及其他數據存儲器協調，為管理軟件提供原始的基礎數據，是“人臉識別工地實名制系統”的核心和靈魂。

人行通道閘：允許授權的人員通過道閘，防止未授權人員進入工地。

LED/LCD顯示屏：實時顯示工地人員出勤情況及企業公告。

電源與UPS：為人臉機、閘機、顯示屏等設備提供穩定可靠的供電保障及備用電源。

工地實名制管理軟件：對所有單元設備進行中央管理與監控，對所有人員信息、人臉模板、授權信息進行管理，對出入記錄進行存儲、統計及分析。

基礎運行網絡(luò )：將所有單元設備通過網絡(luò )有機地連接在一起，相互通信與協作。

第四章、人臉識別工地實名制管理系統簡介

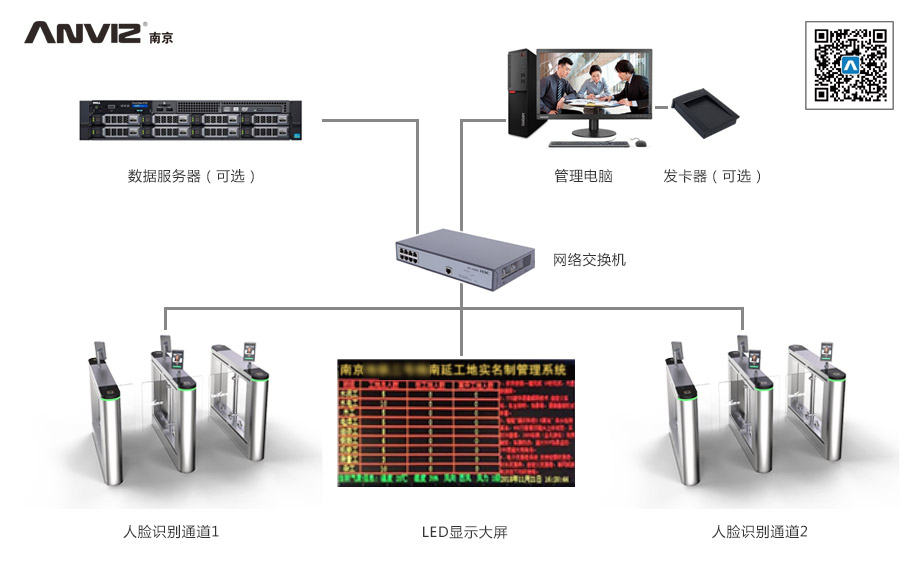

一、系統結構圖

二、人臉識別工地實名制管理系統簡介

1、系統所用設備采用主流的TCP/IP網絡(luò )通訊方式，利于后續升級與擴展，通過配套的管理平臺，可對網點內所有終端設備進行通訊、配置與管理。

2、系統所用設備充分考慮建筑施工行業實際使用環境，元器件采用工業級元器件，保證產品的質量和穩定性，重要接線端口均做過流、過壓、防反接、防錯接的保護設計，不會(huì )因系統中附件的損壞、過壓等對設備造成損壞，確保設備24小時不間斷安全穩定運行。

3、系統采用動態人臉識別一體機作為前端設備，集圖像采集與識別于一體，識別精度高，適用于各種光線和場景。前端識別優勢在于處理速度更快，不受網絡(luò )的影響。

4、采用紅外雙目人臉識別模組，白天/黑夜都可識別，設有弱光補償，低照度下識別時彩色圖像也清晰可辨，確保識別數據的有效性。

5、通過管理平臺可以直接對人員資料及人臉數據進行分發，批量同步到多臺人臉識別終端。

6、人臉識別一體機既可與計算機聯網運行，也可以脫機工作，通過對上傳的人員進行不同的授權來實現開閘或是其他。

7、LED顯示屏信息實時更新，當人員刷卡時顯示各班組進場人數，現場入場總人數。在軟件中可設置LED屏顯示信息相關聯的班組。在空閑時間，可設置在LED屏幕上滾動顯示歡迎詞、注意事項、施工進度等自定義內容。

8、數據支持雙重備份，支持SD卡備份。

9、圖像抓拍功能，在進行人臉驗證時，可同時抓拍現場圖片，并將圖片作為記錄進行保存，以供備查。

第五章、系統設備介紹

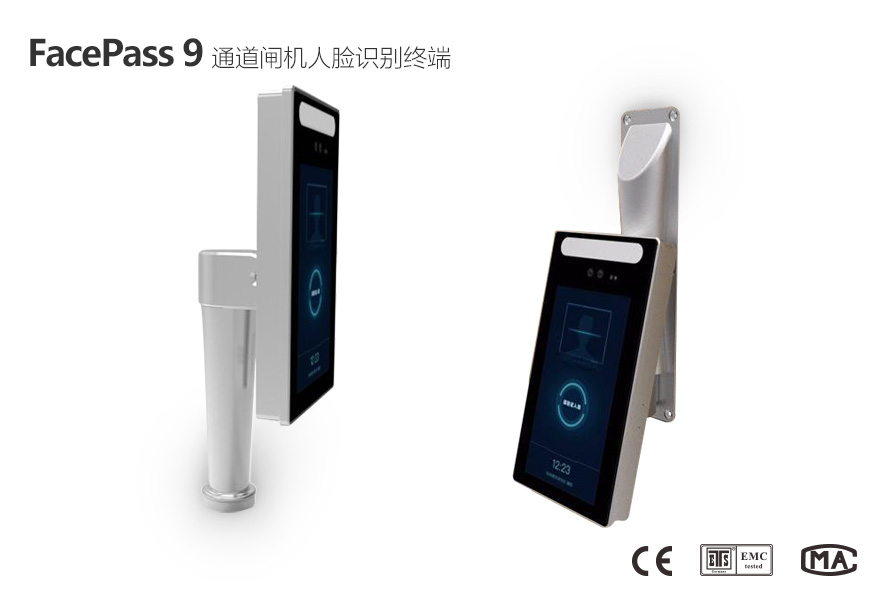

一、FacePass 9通道閘機人臉識別門禁終端

1、產品介紹：

FacePass 9通道閘機人臉識別門禁終端采用神經網絡(luò )算法（CNN），經過千萬次的算法訓練。

FacePass 9通道閘機人臉識別門禁終端采用動態雙攝活體識別防偽，徹底解決各類照片在各種載體上的欺騙。

FacePass 9通道閘機人臉識別門禁終端支持儲存10萬張人臉照片、100萬條識別記錄。

FacePass 9通道閘機人臉識別門禁終端支持1：1人臉比對，1：N人臉識別。1：N識別準確率高，人臉庫為10000時（建議人臉庫不高于10000），萬分之一的誤識率，97%通過率；1：1人臉比對識別準確率達到99.7%。

FacePass 9通道閘機人臉識別門禁終端識別速度快，人臉跟蹤與檢測耗時20ms左右，人臉特征提取耗時200ms左右，人臉比對耗時0.1ms左右。

FacePass 9通道閘機人臉識別門禁終端支持陌生人檢測，陌生人等級可配置；支持人臉識別或陌生人檢測時的現場照片保存。

FacePass 9通道閘機人臉識別門禁終端集圖像采集、人臉檢測、人臉跟蹤、人臉比對、夜晚柔光補償、屏顯提示臉部識別結果等功能于一體，支持人臉樣本導入，脫機動態人像識別。

FacePass 9通道閘機人臉識別門禁終端無需人員特意配合，用戶體驗優良、識別速度快、識別率高，大大提高人臉識別易用性，可廣泛應用于道閘通道場景。

2、技術參數：

產品型號		FacePass 9 通道閘機人臉識別門禁終端
攝像頭	分辨率	200W像素
	類型	GGB、紅外雙攝像頭
	光圈	F2.4
	焦距	自動
	白平衡	自動
屏幕	尺寸	7英寸，170°IPS液晶屏
	分辨率	1024x600
處理器	CPU	4核，1.8 GHz
	本地儲存	內存8G
配件	補光燈	紅外、LED補光燈
	讀卡模塊	IC 讀卡器（外接），可讀取身份證ID號
	網絡(luò )模塊	支持有線、無線Wi-Fi、無線4G網卡
接口	音頻	1 路音頻輸出（line out）
	視頻	HDMI 2.0 Type-A接口1個
	USB接口	USB 2.0 Type-A接口 1個
	串行通訊接口	RS232串口，2.5mm接線端子 4P
	繼電器輸出	2.5mm接線端子 3P
	韋根接口	2.5mm接線端子 2P
	復位接口	設備背面RESET小孔
	有線網絡(luò )接口	2.5mm接線端子 4P
功能	人臉檢測	同時支持檢測跟蹤5個人
	1：N人臉識別	支持 萬分之三誤識率條件下，99.7%通過率
	1:1人臉比對	支持 選配刷卡模塊，即可實現1:1人臉比對
	陌生人檢測	支持
	識別距離配置	支持
	UI界面配置	支持
	設備遠程升級	支持
	設備接口	接口包括設備管理、人員/照片管理、記錄查詢等
	部署方式	支持公有云部署、私有化部署、局域網使用
常規參數	防護等級	IP42，一定的防塵防水功能
	電源	DC12V（±10%）
	工作溫度	﹣10℃-60℃
	工作濕度	10%~90%
	功耗	10W MAX
	安裝方式	壁掛支架安裝、閘機支架安裝
	設備尺寸	217*120*24（mm）
	重量	≈2.2KG

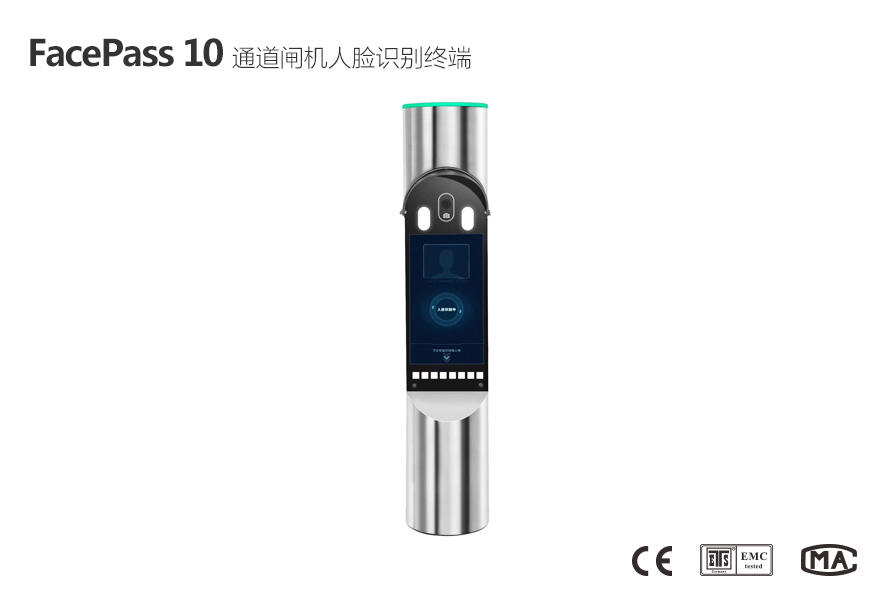

二、FacePass 10 圓筒型人臉識別一體機

1、產品介紹：

FacePass 10圓筒型人臉識別一體機采用神經網絡(luò )算法（CNN），經過千萬次的算法訓練。

FacePass 10圓筒型人臉識別一體機集圖像采集、人臉檢測、人臉跟蹤、人臉比對、夜晚柔光補償、屏顯提示臉部識別結果等功能于一體，支持人臉樣本導入，脫機動態人像識別。

FacePass 10圓筒型人臉識別一體機無需人員特意配合，用戶體驗優良、識別速度快、識別率高，大大提高人臉識別易用性，可廣泛應用于道閘通道場景。

2、技術參數：

基本參數
傳感器類型	Sony 200W 寬動態超低照度1/1.8” CMOS
最低照度	0.01Lux@(F1.2,AGC ON)
掃描方式	逐行掃描
快門	1/25s~1/10000s
鏡頭	固定鏡頭
視頻參數
視頻壓縮標準	H.264/MJPEG
視頻分辨率	1920×1080、1280×720
視頻幀率	25fps
視頻碼流	512KB~4Mbps；碼流可調
圖像設置	曝光（快門）、增益、對比度、飽和度、亮度
網絡(luò )參數
網絡(luò )接口	1個RJ45 10M/100M自適應以太網
網絡(luò )協議	IPv4，TCP/IP，NTP，FTP，HTTP , RTSP
接入標準	支持Onvif協議
支持用戶數	支持4個用戶同時接入
輔助接口
本地存儲	最大支持64G Micro SD卡
RS485	支持
報警輸入/輸出	2路外部觸發輸入，1路開關信號輸出
工作環境
供電	DC 12V
功耗	≤5W
工作環境溫度	-15℃—65℃
工作濕度	20%—90%
尺寸	圓筒直徑110冊*高550mm*安裝底座直徑50mm

三、人行通道閘

人行通道閘是一款主要針對人員通道進行智能管理的控制設備。該設備將機械、電子、微處理器控制及各種身份識別技術有機地融為一體，通過選配各種身份識別系統設備和采用性能可靠的安全保護裝置、報警裝置、方向指示、以及擴展友好的LED計數顯示界面，協調實現對通道智能化控制與管理等。

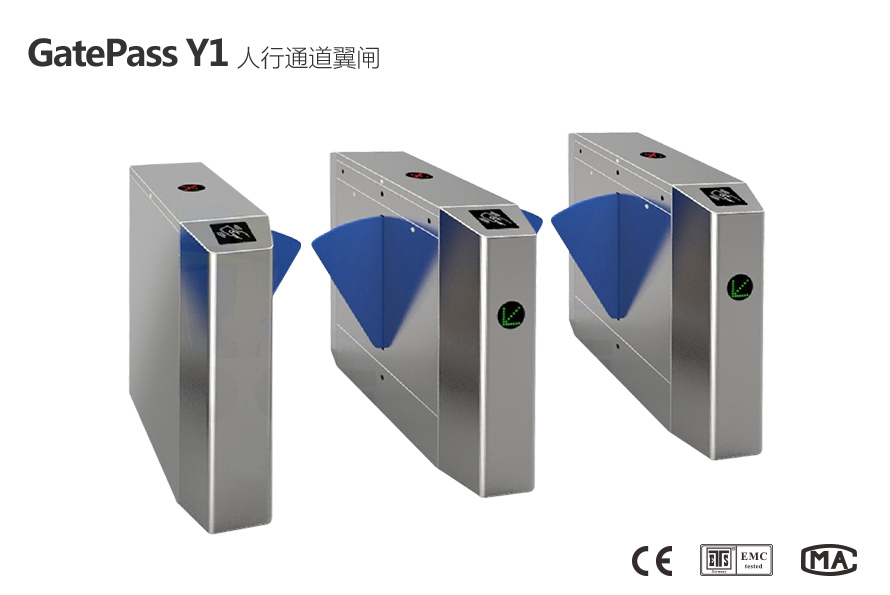

1、GatePass Y1人行通道翼閘：

主要技術參數：

電源	AC220V/AC110V(可選)
通信接口	TCP/IP、RS485
驅動電機	直流電機 30W/24V
材料與工藝	國標304不銹鋼、激光切割、精焊、精磨、原廠拉絲
外形尺寸	1200長*300寬*980高
伸縮臂長	270mm
通道寬度	550-600mm
工作環境	室內、室外(蔭棚)
工作溫度	-15℃—65℃
相對濕度	≤90%，不凝露
通信接口	TCP/IP、RS485
輸入接口	開關信號（COM口為地）
翼門運行時間	約2s
工作電壓	AC220V±10% 50HZ±10%
通行速度	40人/分鐘(常開)
安全防護	紅外防夾保護
非法闖入報警	非法闖入紅外報警
逆行通行報警	刷卡開閘反向逆行報警

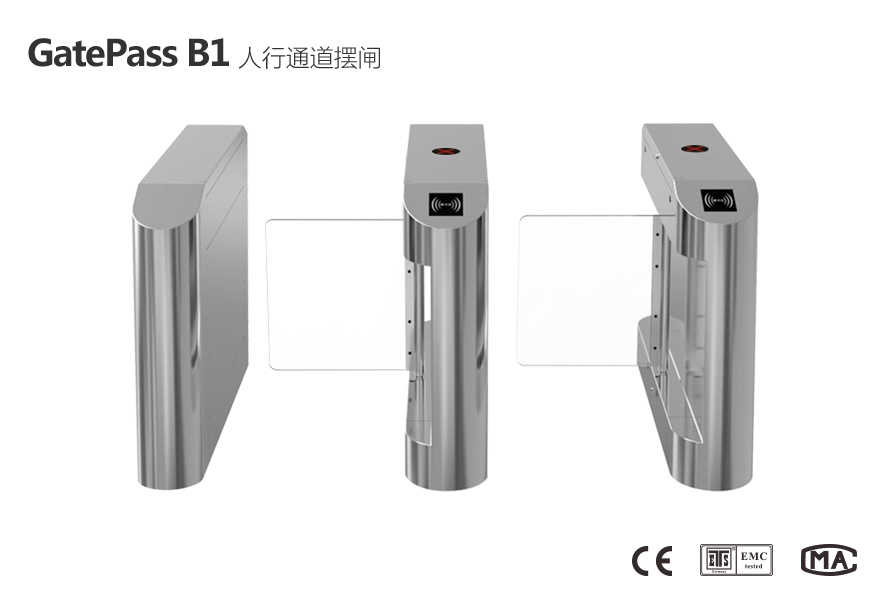

2、GatePass B1人行通道擺閘：

主要技術參數：

電源	AC220V/AC110V(可選)
通信接口	TCP/IP、RS485
驅動電機	DC24V直流有刷電機
材料與工藝	國標304不銹鋼、激光切割、精焊、精磨、原廠拉絲
外形尺寸	1200長*280寬*980高
擺臂長	510mm
擺臂傳動角度	180度
通道寬度	550-600mm
工作環境	室內、室外(蔭棚)
工作溫度	-15℃—65℃
相對濕度	≤90%，不凝露
通信接口	TCP/IP、RS485
輸入接口	開關信號（COM口為地）
擺門運行時間	約2S
工作電壓	AC220V±10% 50HZ±10%
通行速度	40人/分鐘(常開)，25-30人/分鐘(常閉)
安全防護	紅外防夾保護
非法闖入報警	非法闖入紅外報警
逆行通行報警	刷卡開閘反向逆行報警

第六章、系統施工組織及售后保證

一、施工組織

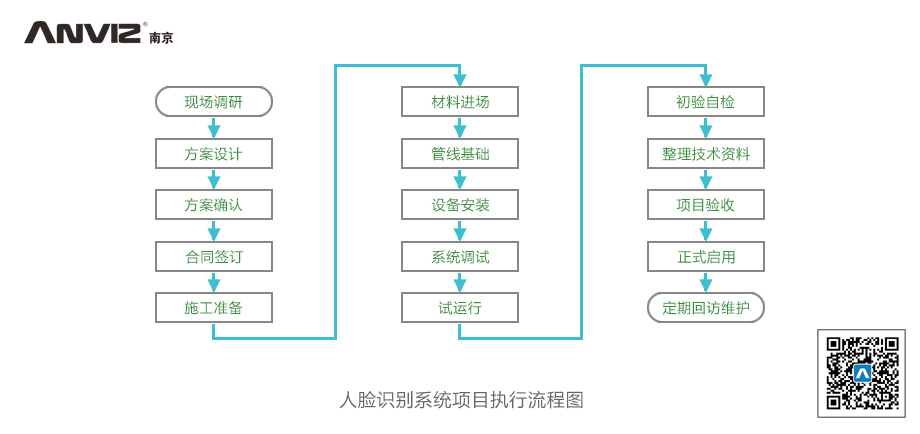

1、項目執行流程圖

2、組織措施

施工執行規范：《電器施工技術安全規則》、《中華人民共和國技術管理規程》。

二、系統培訓

1、培訓目標

掌握人臉識別工地實名制管理系統工作原理、結構組成；熟練操作系統軟、硬件，能對系統進行常規維護及故障排除。

2、培訓計劃

乙方免費為甲方的維護人員或使用人員進行培訓，培訓地點為甲方現場。

3、培訓內容

* 人臉識別工地實名制管理系統工作原理與拓撲結構；

* 系統硬件、軟件日常操作及進階；

* 系統軟硬件常規維護與故障處理。

4、培訓名額

根據甲方需求，一般不低于1位系統操作人員、1位管理人員及1位系統維護人員。

5、培訓安排

根據學員接受程度而定，一般為3-6學時。

三、售后服務

本著“用心服務、追求滿意”的服務宗旨，以專業的技術水平，全心全意服務于每一位客戶，為客戶節省每一分投入，讓客戶滿意！

1、維護服務

我們?yōu)槟O立24小時客戶服務專線：400-8282-116，電話或書面解答產品使用方面的疑問，必要時派人員到現場服務，保證用戶在使用設備的過程中，及時得到技術上的支持。

2、維修服務

2.1 系統自驗收合格之日起，免費保修一年，終身維護。

2.2 免費維修期內人為或自然災害引起的故障或損壞，僅收取維修成本。

2.2 免費維修期以外的維修服務僅收取維修成本。

3、以下情況不屬免費保修范圍

3.1  因不正常操作及人為或自然災害而引起的損壞；

3.2  自行拆卸改換機內任何部分（如：線路、零件）后造成損壞。

3.3 非我方指定的專業技術人員指導安裝而引起的故障。

4、更新改進服務

用戶對系統擴容、移位等不同要求，公司將及時、準確地予以滿足。例如：用戶要求變更設備安裝點、用戶種類和配置，以及重新編制系統數據、用戶數據等。對于新增設備，并無償提供兼容新舊設備的軟件新版本，使用戶的系統始終保持更新與完善，為用戶帶來更大的收益。

5、建立用戶檔案，完善產品質量

公司工程部除開展用戶技術咨詢服務外，還負責受理和收集用戶投訴、咨詢信息，保證用戶提出的問題和要求能及時處理，并對處理情況進行跟蹤和驗證，同時建立用戶檔案，為今后公司產品的質量改進提供依據。
